陶瓷蝶閥
| 陶瓷對夾蝶閥 |
 |
產品名稱： | 陶瓷對夾蝶閥 | |||||
| 型號： | D371TC | ||||||
| 口徑： | DN50-300 | ||||||
| 壓力： | 1.0-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【陶瓷對夾蝶閥】 | |||||||
陶瓷對夾蝶閥詳細介紹
陶瓷對夾蝶閥產品概述：
陶瓷對夾蝶閥是一種結構簡單的調節閥，也可用于低壓管道介質的開關控制采用結構陶瓷做密封副，其優良的耐腐蝕、耐高溫、耐磨損及耐沖蝕性能可廣泛應用于石化、冶金、造紙、電站、煉油、煤炭等行業的各類酸堿鹽氣體、液體、高溫蒸汽、泥漿和灰渣輸送系統中作調節流量或切斷介質。運動部分均采用結構陶瓷材料，弧面接觸加工。采用偏心結構，減小運動部分的摩擦，延長閥門的使用壽命。蝶閥部分材質可依用途更換，適用于多種高磨損、高溫、高腐的特殊工況。驅動方式有手動、氣動、電動等。小巧輕便，容易拆裝及維修，并可在任意位置安裝。結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。流量特性趨直線，調節性能好。
陶瓷對夾蝶閥應用規范：
設計與制造
GB/T 12238
連接端尺寸
結構長度
GB/T 12221
法蘭尺寸
GB/T 9113
檢驗與試驗
JB/T 9092
材料
碳鋼/304
GB/T 12229
不銹鋼
GB/T 12230
標志
GB/T 12220
供貨
GB/T 12252
陶瓷對夾蝶閥零件材料：
序號
名稱
材料
序號
名稱
材料
1
閥體
WCB/304
6
閥桿
2Cr13/304
2
壓圈
Q235/304
7
填料
柔性石墨
3
閥座
結構陶瓷
8
填料壓蓋
WCB/304
4
密封圈
結構陶瓷
9
支架
WCB/304
5
閥板
WCB/304
10
驅動裝置
成品件
陶瓷對夾蝶閥外形結構圖：
陶瓷對夾蝶閥連接尺寸：
DN
PN(Mpa)
L
D1
D2
H
H1
z-Φd
50
1.0
43
125
100
260
85
4-Φ18
65
46
145
120
285
95
4-Φ18
80
49
160
135
322
110
4-Φ18
100
56
180
155
338
122
8-Φ18
125
64
210
185
372
138
8-Φ18
150
70
240
210
404
158
8-Φ23
200
71
295
265
496
188
8-Φ23
250
76
350
320
558
224
12-Φ23
300
83
400
368
632
254
12-Φ23
陶瓷對夾蝶閥是一種結構簡單的調節閥，也可用于低壓管道介質的開關控制采用結構陶瓷做密封副，其優良的耐腐蝕、耐高溫、耐磨損及耐沖蝕性能可廣泛應用于石化、冶金、造紙、電站、煉油、煤炭等行業的各類酸堿鹽氣體、液體、高溫蒸汽、泥漿和灰渣輸送系統中作調節流量或切斷介質。運動部分均采用結構陶瓷材料，弧面接觸加工。采用偏心結構，減小運動部分的摩擦，延長閥門的使用壽命。蝶閥部分材質可依用途更換，適用于多種高磨損、高溫、高腐的特殊工況。驅動方式有手動、氣動、電動等。小巧輕便，容易拆裝及維修，并可在任意位置安裝。結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。流量特性趨直線，調節性能好。
陶瓷對夾蝶閥應用規范：
設計與制造 |
GB/T 12238 |
|
連接端尺寸 |
結構長度 |
GB/T 12221 |
法蘭尺寸 |
GB/T 9113 |
|
檢驗與試驗 |
JB/T 9092 |
|
材料 |
碳鋼/304 |
GB/T 12229 |
不銹鋼 |
GB/T 12230 |
|
標志 |
GB/T 12220 |
|
供貨 |
GB/T 12252 |
|
陶瓷對夾蝶閥零件材料：
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
1 |
閥體 |
WCB/304 |
6 |
閥桿 |
2Cr13/304 |
2 |
壓圈 |
Q235/304 |
7 |
填料 |
柔性石墨 |
3 |
閥座 |
結構陶瓷 |
8 |
填料壓蓋 |
WCB/304 |
4 |
密封圈 |
結構陶瓷 |
9 |
支架 |
WCB/304 |
5 |
閥板 |
WCB/304 |
10 |
驅動裝置 |
成品件 |

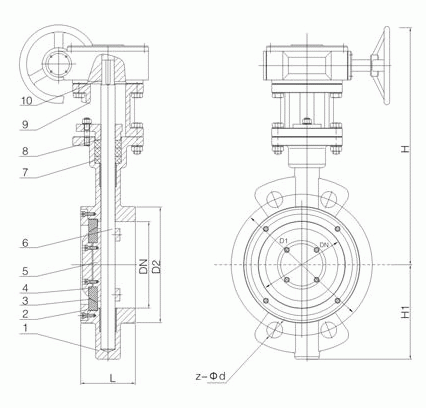

陶瓷對夾蝶閥外形結構圖：
陶瓷對夾蝶閥連接尺寸：
DN |
PN(Mpa) |
L |
D1 |
D2 |
H |
H1 |
z-Φd |
50 |
1.0 |
43 |
125 |
100 |
260 |
85 |
4-Φ18 |
65 |
46 |
145 |
120 |
285 |
95 |
4-Φ18 |
|
80 |
49 |
160 |
135 |
322 |
110 |
4-Φ18 |
|
100 |
56 |
180 |
155 |
338 |
122 |
8-Φ18 |
|
125 |
64 |
210 |
185 |
372 |
138 |
8-Φ18 |
|
150 |
70 |
240 |
210 |
404 |
158 |
8-Φ23 |
|
200 |
71 |
295 |
265 |
496 |
188 |
8-Φ23 |
|
250 |
76 |
350 |
320 |
558 |
224 |
12-Φ23 |
|
300 |
83 |
400 |
368 |
632 |
254 |
12-Φ23 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【陶瓷對夾蝶閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
