當前位置：首頁 >> 管夾閥 >> 手動管夾閥 >> 鋁合金管夾閥

更新時間 2025-5-10 0:23:44

手動管夾閥

鋁合金管夾閥

產品名稱：

鋁合金管夾閥

型號：

GJ41X

口徑：

DN25-300

壓力：

0.6-1.6MPa

材質：

鋁合金

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【鋁合金管夾閥】

鋁合金管夾閥詳細介紹

鋁合金管夾閥，又名鋁合金夾管閥，鋁合金膠管閥，由左右鋁合金閥體，橡膠管套、大小閥桿、上下閘板、拉桿、托架、手輪等零件組成。耐磨、防腐、抗凍、密封性能好，只須更換膠套即完好如新，閥體可永久使用，壽命是普通閥門的4-6倍。驅動方式有手動、氣動、電動等多種方式，也可按客戶需求定制非標產品。

鋁合金管夾閥工作原理：

當順時針轉動手輪時，使大小閥桿同時帶動上下壓板，壓縮管套進行關閉。反轉即行開啟，這樣壓板在拉桿之間上下往復運動完成閥門開閉工作。

鋁合金管夾閥注意事項：
另外，因橡膠管套承受力小，因此在開關時，操作人員旋轉手輪時只要感到適量抵觸，均己達到開閉極點，切勿盡力或多人輔助，禁用其他工具開閉。

鋁合金管夾閥主要參數：

1.適用范圍：化工，石油、發電、堿廠、選礦、水泥、選煤、非金屬等行業，可快速控制管路濃度砂粒狀流量與截止。

2.使用介質：紙漿、污水、礦渣、煤渣、泥沙等。

3.適用溫度：-30-85℃，更高溫度特殊說明，另外定制。

4.公稱壓力：0.6-1.6Mpa(定貨說明)。

5.法蘭執行標準：(JB/80-91)。

鋁合金管夾閥主要零件材料：

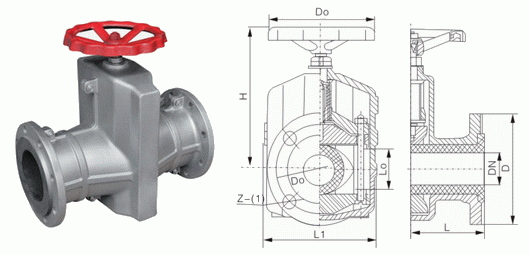

鋁合金管夾閥外形結構圖：

鋁合金管夾閥主要外形連接尺寸：

公稱通徑 (DN)	公稱壓力 (MPa)	工作壓力 (MPa)	L	L1	D	D1	Z-Φ	H	A	重量 (kg)
25	0.6	0.6	160	124	115	85	4-14
32			165	145	140	100	4-18
40			190	157	150	110	4-18
50			210	160	160	125	4-18
65			250	199	180	145	4-18
80			300	222	195	160	4-18
100			350	250	215	180	8-18
125			430	318	245	210	8-18
150			500	350	280	240	8-23	1000	265
200	0.4	0.4	650	446	335	295	8-23	1174	330
250			800	516	395	350	12-23
300			950	562	445	400	12-23
采用標準設計與制造：Q/JBGN02 結構長度：Q/JBGN02 法蘭連接尺寸：JB78(PN1.0MPa)

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【鋁合金管夾閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
