電站止回閥
| 汽輪機用抽汽止回閥 |
 |
產品名稱： | 汽輪機用抽汽止回閥 | |||||
| 型號： | H664H | ||||||
| 口徑： | DN50-400 | ||||||
| 壓力： | PN1.6-32.0MPa | ||||||
| 材質： | 碳鋼、鍛鋼、不銹鋼、鉻鉬鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【汽輪機用抽汽止回閥】 | |||||||
汽輪機用抽汽止回閥詳細介紹
汽輪機用抽汽止回閥產品概述：
汽輪機用抽汽止回閥是一種由閥體、閥瓣、搖桿、搖桿軸、閥桿、閥蓋、填料壓蓋和執行機構等組成，用于使用溫度不大于570℃的汽輪機抽汽系統或其他類似工況系統，防止汽輪機組在突然甩負荷時汽輪機內的壓力突然降低，抽汽管道和各加熱器內蒸汽倒流進入汽輪機內，引起超速，造成汽輪葉片打碎，毀壞汽輪發電機，并防止加熱器系統管道泄漏使水從抽汽管路進入汽輪機內而發生水擊事故，以保護汽輪機的安全運行的頂置氣動蓄能旋啟式抽汽止回閥。本產品具有快速關閉的性能，關閉時間不大于0.5s，并具備防氣缸失效的功能，且在氣動裝置發生卡阻情況下，仍能夠在介質作用力下關閉，以確保汽輪機系統安全。
汽輪機用抽汽止回閥工作原理：

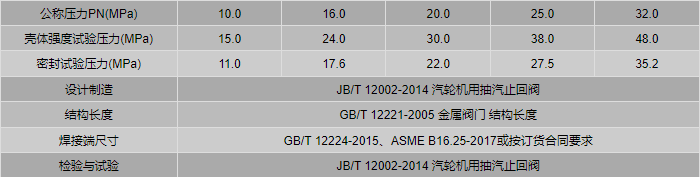

汽輪機用抽汽止回閥技術規范：汽輪機用抽汽止回閥采用獨立的逆止閥和輔助氣動關閉裝置相結合的結構型式，當汽輪機開始工作時，控制系統裝置中的氣源(氣源壓力為0.5~0.7MPa)通過電磁換向閥進入助關氣缸的下腔，推動助關氣缸活塞向上移動，壓縮彈簧并使彈簧蓄能，閥瓣在管路介質的推動下開啟。當系統故障時，管路介質壓力降底，閥瓣在自身重力的作用下關閉，此時控制系統供氣電磁換向閥接受信號氣源換向，使氣體進入助關氣缸的上腔，與彈簧一起推動氣缸活塞向下移動，幫助閥瓣以較快的速度關閉，關閉時間小于0.5秒。閥門在閥瓣關閉后從輔助動力裝置獲得一定鎖閉閥瓣力，以防管路系統蒸汽和冷凝水倒流，保護汽輪機等主要設備。

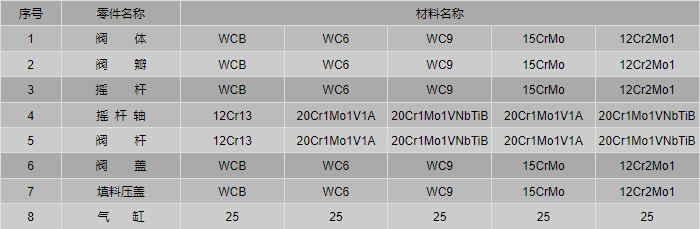

汽輪機用抽汽止回閥零件材料：

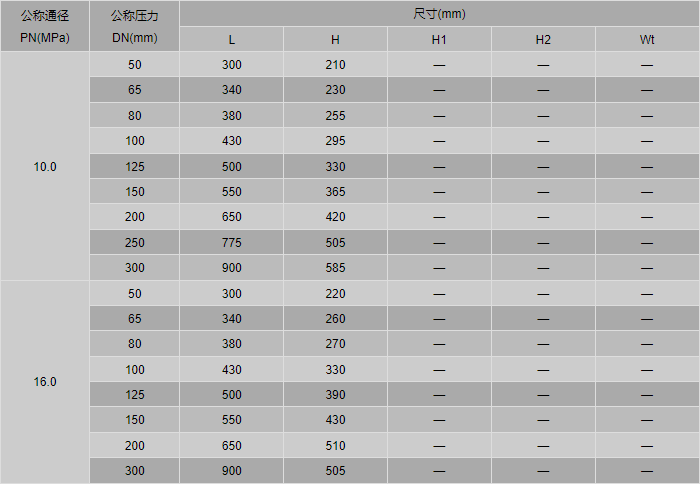

汽輪機用抽汽止回閥外形尺寸表：
汽輪機用抽汽止回閥訂貨參數：
尊敬的客戶！如果您需要訂購我公司電站閥系列產品，咨詢時請說明公稱通徑、公稱壓力、材質、連接端執行標準、使用介質及介質溫度等，本產品關閉件開啟設有限位機構，避免開啟過位造成損壞，執行機構配有閥門開關位置信號輸出、閥門開啟位置就地指示，我公司可按客戶需求承接定制。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【汽輪機用抽汽止回閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
