當前位置：首頁 >> 底閥 >> 水泵底閥 >> 水下式底閥

更新時間 2025-5-10 0:37:04

水泵底閥

水下式底閥

產品名稱：

水下式底閥

型號：

H42X

口徑：

DN15-600

壓力：

0.6-2.5MPa

材質：

鑄鐵、碳鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【水下式底閥】

水下式底閥詳細介紹

水下式底閥產品介紹：

水下式底閥是一種節約能源的閥，一般安裝在水泵水下吸管的底端限制水泵管內液體返回水源，起著只進不出的功能。閥蓋上有很多個進水口和加強筋起到了不易堵塞，主要應用在抽水的管路上水道和支承的作用，安裝在水泵底部防止水的倒流，連接方式有法蘭連接和螺紋連接。

水下式底閥結構原理:

水下式底閥由閥體，閥瓣，閥蓋，襯套，密封圈等零件組成，詳見下圖水源的水從閥蓋進入閥體。在流體的壓力作用下，閥瓣打開水，當示停后出口管內的壓力將閥瓣迅速關閉，液體將不會倒回水源，起到了即暢通抽水又節約水能損失的作用。

水下式底閥零件材料：

零件名稱	材料
閥體、閥蓋、閥瓣	灰鑄鐵、鑄鋼、不銹鋼
密封圈	橡膠
墊片	石棉板

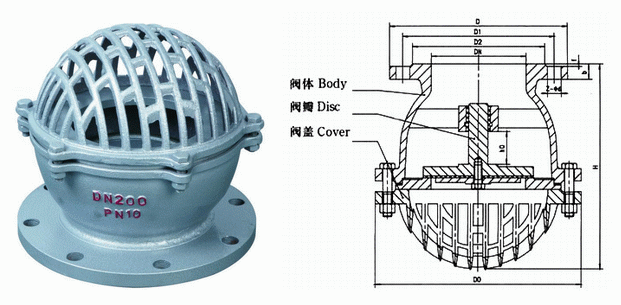

水下式底閥外形結構圖：

水下式底閥安裝使用注意事項：

1、注意：在安裝前先將閥芯中的木質支撐物去掉，否則不能使用。

2、安裝要求：安裝在水泵吸水管的底部，安裝時應保證其垂直狀態。

3、啟動：首次啟動前向引水管中充滿水之后迅即啟動，造成吸水管內半真空狀態，將水吸入垂直管，以完成泵水過程。

4、檢修：一般情況下使用不必檢修。當需要檢修時，只需將底閥中口打開，更換閥芯橡膠墊即可，檢修后仍按首次啟泵方法啟動。

水下式底閥連接尺寸：

型號	公稱通徑DN（mm）	尺寸								重量
型號	公稱通徑DN（mm）	D	D1	D2	b-f	Z-Φd	D0	h0	H	重量
H42X-6/10	50	140	110	90	16-3	4-14	135	17	142	4
	65	160	130	110	16-3	4-14	168	25	180	6.5
	80	185	150	125	18-3	4-18	198	32	197	8.5
	100	205	170	145	18-3	4-18	247	40	230	143.5
	125	235	2500	175	20-3	8-18	272	43	270	18
	150	260	225	200	20-3	8-18	315	38	297	24
	200	315	280	255	22-3	8-18	405	65	382	38
	250	370	335	310	24-3	12-18	465	84	460	64
	300	435	395	262	24-4	12-23	510	90	530	98
