氣動隔膜閥
| 氣動隔膜閥 |
 |
產品名稱： | 氣動隔膜閥 | |||||
| 型號： | G641J/F46 | ||||||
| 口徑： | DN15-400 | ||||||
| 壓力： | 0.6-4.0MPa | ||||||
| 材質： | 鑄鐵、鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【氣動隔膜閥】 | |||||||
氣動隔膜閥詳細介紹
氣動隔膜閥產品概述：
氣動隔膜閥產品概述：
氣動隔膜閥閥體采用鑄鐵、鑄鋼或不銹鋼材質，采用四氟或其他橡膠為膜片，閥體和膜片的緊密配合提供閥體密封和閥座密封，確保了管道內部和外部環境完全隔絕。氣動隔膜閥用于控制非腐蝕性或一般腐蝕性以及強腐蝕性介質，閥體內腔表面無襯里或覆有可選擇的各種氟塑料和各種橡膠，適用于各種不同工作溫度和流體管路。是由氣缸和隔膜閥組成，用氣動執行器來帶動隔膜閥的開關，從而達到管道中的介質截斷功能和接通。閥內部襯不同的塑料，可抗不同程度的腐蝕介質。
氣動隔膜閥工作原理：
氣動隔膜閥的開啟和關閉是由氣動執行器帶動閥桿的上下運動來實現。當閥桿處于上位時，球形膜片向上彎曲閥門形成導通狀態。當閥桿由上往下運動時帶動閥芯使膜片彎曲，被迫膜片緊帖閥座區或，關閉了管道流體通向路徑。
1、隔膜可更換，維護費用低。
2、沒有填料函，因此沒有外漏。
3、流線型的流道，使得壓力損失小。
4、彈性密封的開閉件，確保沒有內漏。
5、流體通道是直的，因此流體損失更小，磨損更小。
6、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕。
7、由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和最小的關閉力。
8、隔膜閥的閥體內腔表面復有可供選擇的多種橡膠、氟塑料等。因此具有耐腐蝕的特點。
氣動隔膜閥零件材料：
零件名稱
|
閥體
|
閥瓣、閥蓋、薄膜壓頭
|
汽缸、汽缸蓋
|
螺桿、閥桿、壓簧桿
|
隔膜、薄膜
|
材料
|
HT200、WCB、304襯氟塑料、襯橡膠
|
HT200、WCB、304
|
HT200 ZL102
|
35
|
氯丁橡膠、氟塑料
|
氣動隔膜閥技術參數：
公稱壓力
（MPa） |
試驗壓力Ps（MPa）
|
適用介質
|
工作溫度
（℃） |
||
殼體試驗
|
密封試驗
|
||||
0.6
|
0.9
|
0.66
|
W、非腐蝕性流體
|
≤100
|
|
1.0
|
1.5
|
1.1
|
J、一般腐蝕性流體
|
≤85
|
|
Fs、強酸、堿及各種有機溶劑
（溶融堿金屬及元素氟除外） |
≤150
|
||||

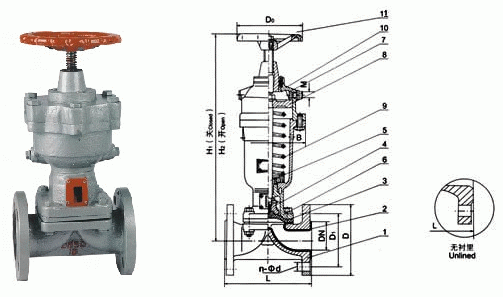

氣動隔膜閥外形結構圖：
氣動隔膜閥連接尺寸：
型號
|
公稱通徑DN（mm）
|
尺寸（mm）
|
氣動裝置（mm）
|
重量（kg）
|
||||||
L
|
D1
|
D
|
n-d
|
H1
|
D0
|
耗氣量cm3
|
氣源壓力MPa
|
|||
國標
G641J/FS-6 G641J/FS-10
|
25
|
145
|
85
|
115
|
4-13.5
|
306
|
120
|
2.395X10
|
0.4
|
7.5
|
32
|
160
|
100
|
140
|
4-17.5
|
306
|
140
|
6.082X102
|
0.4
|
14.3
|
|
40
|
180
|
110
|
150
|
4-17.5
|
415
|
140
|
6.082X102
|
0.4
|
16.5
|
|
50
|
210
|
125
|
165
|
4-17.5
|
458
|
160
|
1.235X102
|
0.4~0.5
|
24
|
|
65
|
250
|
145
|
180
|
4-17.5
|
458
|
160
|
3.725X103
|
0.4~0.5
|
30
|
|
80
|
300
|
160
|
200
|
4-17.5
|
642
|
200
|
3.725X103
|
0.4~0.5
|
51
|
|
100
|
350
|
180
|
220
|
8-17.5
|
710
|
240
|
9.458X103
|
0.4~0.5
|
92
|
|
125
|
400
|
210
|
250
|
8-17.5
|
804
|
320
|
1.409X104
|
0.4~0.5
|
148
|
|
150
|
460
|
240
|
285
|
8-22
|
920
|
320
|
2.868X104
|
0.5
|
200
|
|
200
|
570
|
295
|
340
|
8-22
|
1145
|
400
|
4.619X104
|
0.5
|
275
|
|

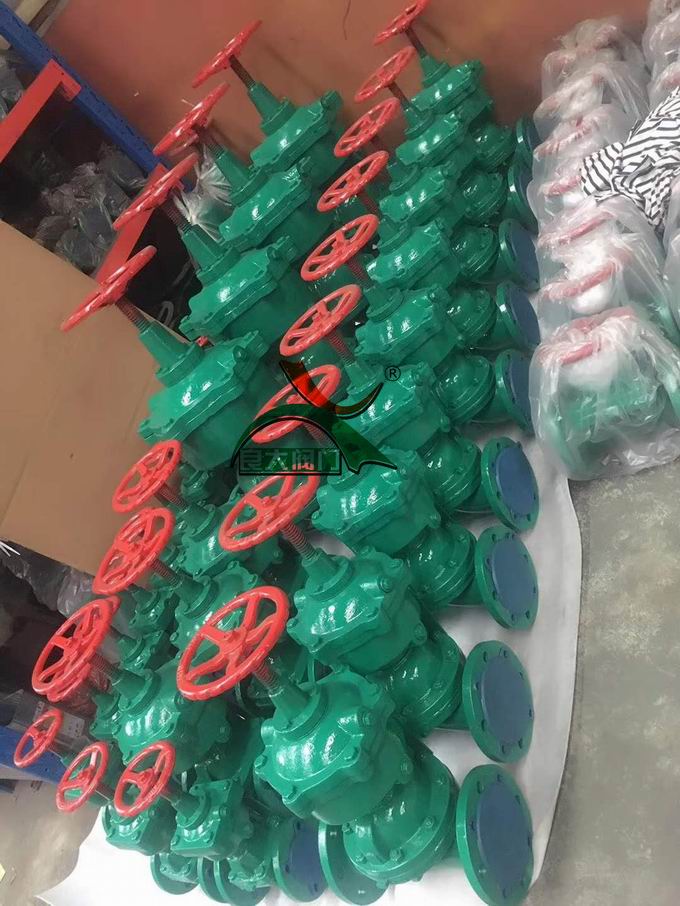

氣動隔膜閥產品實物圖：
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【氣動隔膜閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
