陶瓷刀閘閥
| 陶瓷刀閘閥 |
 |
產品名稱： | 陶瓷刀閘閥 | |||||
| 型號： | PZ73TC | ||||||
| 口徑： | DN50-600 | ||||||
| 壓力： | 1.0-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【陶瓷刀閘閥】 | |||||||
陶瓷刀閘閥詳細介紹
陶瓷刀閘閥產品概述：
陶瓷刀閘閥適于用高硬度的顆粒等介質，有軟顆粒但又有腐蝕性的介質的管道上作啟閉之用。產品廣泛適用于灰渣、泥渣、煤漿、礦漿、污水等固體、液固、氣固二相介質輸送系統，尤其適用于火力發電廠石子煤系統。可采用手動、氣動和電動等驅動方式。閘板、閥座密封面材料采用結構陶瓷制造，耐磨損、耐腐蝕、抗高溫、密封面采用硬密封與介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度極高。因此，本閥具有極高的耐磨損、耐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。
陶瓷刀閘閥結構特點：
1、陶瓷刀閘閥料口全流通無阻擋物，耐磨性能強、密封性能好，啟動負荷小卡灰及結灰現象少。
2、本閥采用高檔曾韌結構陶瓷密封，機械強度高、耐磨性能好、使用壽命長、結構緊湊，可任意角度安裝。
2、本閥采用高檔曾韌結構陶瓷密封，機械強度高、耐磨性能好、使用壽命長、結構緊湊，可任意角度安裝。
陶瓷刀閘閥應用規范：
| 設計與制造 | GB/T 8691 | |
| 連接端尺寸 | 結構長度 | GB/T 15188.2 |
| 法蘭尺寸 | JB/T 79.1 | |
| 檢驗與試驗 | JB/T 8691 | |
| 材料 | 碳鋼 | GB/T 12229 |
| 不銹鋼 | GB/T 12230 | |
| 標志 | GB/T 12220 | |
| 供貨 | GB/T 12252 | |
陶瓷刀閘閥零件材料：
| 序號 | 名稱 | 材料 | 序號 | 名稱 | 材料 |
| 1 | 閥座 | 結構陶瓷 | 7 | 閥桿 | 2Cr13 |
| 2 | 閥體 | WCB | 8 | 支架 | WCB |
| 3 | 閥板 | 304+結構陶瓷 | 9 | 螺母 | 青銅 |
| 4 | 填料 | 柔性石墨 | 10 | 軸承 | |
| 5 | 填料壓蓋 | WCB | 11 | 手輪 | Qt400 |
| 6 | 鎖軸 | 2Cr13 | 12 | 圓螺母 | 25# |

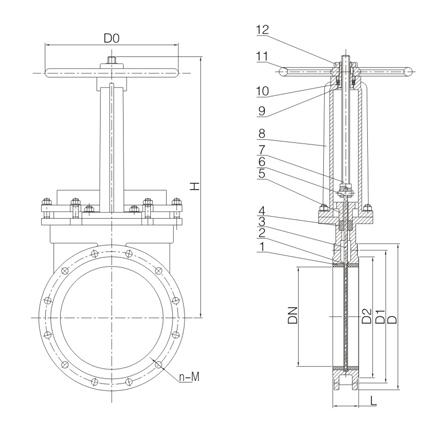

陶瓷刀閘閥外形結構圖：
陶瓷刀閘閥連接尺寸：
| DN | PN(Mpa) | L | D | D1 | D2 | H | n-M | D0 | b |
| 50 | 1.0 | 43 | 165 | 125 | 100 | 285 | 4-M16 | 180 | 12 |
| 65 | 46 | 185 | 145 | 120 | 295 | 4-M16 | 180 | 12 | |
| 80 | 46 | 200 | 160 | 135 | 315 | 8-M16 | 220 | 12 | |
| 100 | 52 | 220 | 180 | 155 | 365 | 8-M16 | 220 | 12 | |
| 125 | 56 | 250 | 210 | 185 | 400 | 8-M16 | 230 | 12 | |
| 150 | 56 | 285 | 240 | 210 | 475 | 8-M20 | 280 | 14 | |
| 200 | 60 | 340 | 295 | 265 | 540 | 12-M20 | 360 | 14 | |
| 250 | 68 | 405 | 355 | 320 | 630 | 12-M24 | 360 | 16 | |
| 300 | 78 | 460 | 410 | 375 | 780 | 12-M24 | 400 | 16 | |
| 350 | 90 | 520 | 470 | 435 | 885 | 16-M24 | 400 | 16 | |
| 400 | 90 | 580 | 525 | 485 | 990 | 16-M27 | 400 | 18 | |
| 450 | 90 | 640 | 585 | 545 | 1100 | 20-M27 | 530 | 18 | |
| 500 | 114 | 715 | 650 | 608 | 1200 | 20-M30 | 530 | 18 | |
| 600 | 154 | 840 | 770 | 718 | 1450 | 20-M33 | 600 | 20 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【陶瓷刀閘閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
