襯氟蝶閥
| 不銹鋼襯氟蝶閥 |
 |
產品名稱： | 不銹鋼襯氟蝶閥 | |||||
| 型號： | D371F46 | ||||||
| 口徑： | DN40-1200 | ||||||
| 壓力： | 0.6-2.5MPa | ||||||
| 材質： | 鑄鐵、鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【不銹鋼襯氟蝶閥】 | |||||||
不銹鋼襯氟蝶閥詳細介紹
對夾式不銹鋼襯氟蝶閥產品概述：
D371F46對夾式不銹鋼襯氟蝶閥是用閥桿一起轉動的蝶板作啟閉件，用以實現閥門的開啟、關閉與調節。蝶閥在管路中除了起切斷和截流用外，近年來已經把密封性能作為評價的主要指標，受到市場青睞。另外，蝶閥還有體裁積小、重量輕、結構簡單等優點，與同參數閘閥比較，平均減輕重量達30~50%，蝶板旋轉90度即可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。對夾式襯氟蝶閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
對夾式不銹鋼襯氟蝶閥工作原理：
對夾式不銹鋼襯氟蝶閥零件材料：D371F46對夾式不銹鋼襯氟蝶閥采用對分兩片閥體組合，閥座與閥體內襯一體化，閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，產品可承受“除熔融堿金屬和元素氟”外的任何介質腐蝕，其中D71F46閥桿與蝶板（鍛）為一體，表面均勻包覆一層FEP。閥體通道內表面光滑、流體阻力小、CV值高、流通能力強、扭矩適中，采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座，完全達到介質的零泄漏。
上下閥體：鑄鐵、鑄鋼、不銹鋼、襯F4、F46
閥座：F4/F46
帶桿蝶板：全襯F4/F46、半襯 (不銹鋼)F4、F46
襯墊：硅橡膠
蝸輪/手柄：球墨鑄鐵、鋁合金

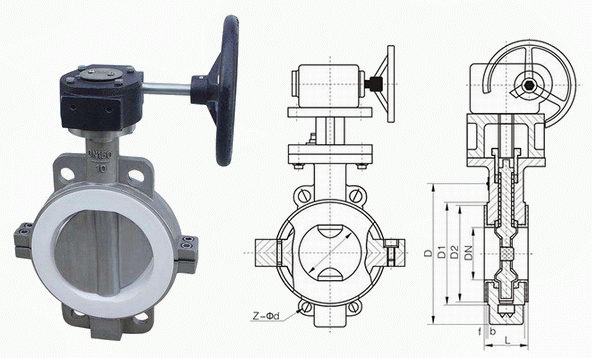

對夾式不銹鋼襯氟蝶閥外形結構圖：
對夾式不銹鋼襯氟蝶閥連接尺寸：
公稱通徑
|
標準值
|
參考值
|
|||||||||
DN (mm)
|
NPS (inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
D0
|
H
|
W(kg)
|
PN1.0(MPa)
|
|||||||||||
40
|
11/2
|
33
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
160
|
140
|
3
|
50
|
2
|
43
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
200
|
200
|
4
|
65
|
21/2
|
46
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
250
|
250
|
6
|
80
|
3
|
46
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
250
|
250
|
8
|
100
|
4
|
52
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
300
|
185
|
12
|
125
|
5
|
56
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
300
|
203
|
18
|
150
|
6
|
56
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
200
|
225
|
28
|
200
|
8
|
60
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
200
|
275
|
56
|
250
|
10
|
68
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
240
|
315
|
72
|
300
|
12
|
78
|
440
|
400
|
368
|
4
|
28
|
12-φ23
|
240
|
348
|
88
|
350
|
14
|
78
|
500
|
460
|
428
|
4
|
30
|
16-φ23
|
280
|
415
|
170
|
400
|
16
|
102
|
565
|
515
|
482
|
4
|
32
|
16-φ25
|
280
|
460
|
145
|
450
|
18
|
114
|
615
|
565
|
532
|
4
|
32
|
20-φ25
|
320
|
500
|
165
|
500
|
20
|
127
|
670
|
620
|
585
|
4
|
34
|
20-φ30
|
320
|
530
|
195
|
600
|
24
|
154
|
780
|
725
|
685
|
5
|
36
|
20-φ30
|
360
|
610
|
268
|
700
|
28
|
165
|
895
|
840
|
800
|
5
|
40
|
24-φ30
|
360
|
675
|
320
|
800
|
32
|
190
|
1010
|
950
|
905
|
5
|
44
|
24-φ30
|
360
|
805
|
395
|
900
|
36
|
203
|
1110
|
1050
|
1005
|
5
|
46
|
28-φ34
|
380
|
995
|
450
|
1000
|
40
|
216
|
1220
|
1160
|
1115
|
5
|
50
|
28-φ34
|
400
|
1170
|
680
|
1200
|
48
|
254
|
1450
|
1380
|
1325
|
5
|
56
|
32-φ41
|
400
|
1295
|
825
|
公稱通徑
|
標準值
|
參考值
|
|||||||||
DN (mm)
|
NPS (inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
D0
|
H
|
W(kg)
|
PN1.6(MPa)
|
|||||||||||
40
|
11/2
|
33
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
200
|
145
|
4
|
50
|
2
|
43
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
200
|
150
|
5
|
65
|
21/2
|
46
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
250
|
160
|
7
|
80
|
3
|
46
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
250
|
170
|
10
|
100
|
4
|
52
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
300
|
185
|
14
|
125
|
5
|
56
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
300
|
210
|
22
|
150
|
6
|
56
|
280
|
240
|
210
|
3
|
28
|
8-φ23
|
200
|
230
|
32
|
200
|
8
|
60
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
240
|
285
|
66
|
250
|
10
|
68
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
240
|
325
|
80
|
300
|
12
|
78
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
280
|
360
|
94
|
350
|
14
|
78
|
520
|
470
|
435
|
4
|
38
|
16-φ25
|
280
|
430
|
125
|
400
|
16
|
102
|
580
|
525
|
485
|
4
|
40
|
16-φ30
|
320
|
475
|
150
|
450
|
18
|
114
|
640
|
585
|
545
|
4
|
44
|
20-φ30
|
320
|
525
|
172
|
500
|
20
|
127
|
705
|
650
|
608
|
4
|
46
|
20-φ34
|
320
|
565
|
225
|
600
|
24
|
154
|
840
|
770
|
718
|
5
|
54
|
24-φ41
|
360
|
620
|
290
|
700
|
28
|
165
|
910
|
840
|
788
|
5
|
54
|
24-φ41
|
360
|
686
|
268
|
800
|
32
|
190
|
1020
|
950
|
898
|
5
|
54
|
24-φ41
|
380
|
815
|
425
|
900
|
36
|
203
|
1120
|
1050
|
998
|
5
|
54
|
28-φ41
|
400
|
1010
|
495
|
1000
|
40
|
216
|
1255
|
1170
|
1110
|
5
|
60
|
28-φ48
|
400
|
1185
|
710
|
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【不銹鋼襯氟蝶閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
