氣動球閥
| 氣動三通換向閥 |
 |
產品名稱： | 氣動三通換向閥 | |||||
| 型號： | Q642F/H/Y | ||||||
| 口徑： | DN15-300 | ||||||
| 壓力： | PN1.0-6.4MPa | ||||||
| 材質： | 碳鋼、不銹鋼、雙相鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【氣動三通換向閥】 | |||||||
氣動三通換向閥詳細介紹
氣動三通換向閥產品概述：
氣動三通換向閥主要由Y型三通球閥、氣動執行機構、二位五通電磁閥和限位開關及空氣過濾減壓閥等組成，其換向動作是以壓縮空氣作為動力源，通過電磁閥得電或者失電來切換氣源的進氣與出氣從而達到控制氣缸驅動帶柄球體在Y形三通道閥體內正反向回轉120°或135°，實現對管路中介質流動方向的切換。該閥正常工作時，當經過凈化的0.4MPa~0.6MPa壓縮空氣從左氣口輸入，使左右活塞向相反方向移動，兩端氣腔的空氣通過右氣口排出，同時使兩活塞齒條同步帶動輸出軸逆時針方向轉動，從而驅動球體旋轉至通孔在左出料口呈全開狀態的位置，物料從球閥的進口進入，由左出口流出，當需要改變物料流動方向時，只需變換氣缸的進氣方向，即將壓縮空氣從右氣口輸入，使左右活塞向氣缸中心移動，中間氣腔的空氣由左氣口排出，同時使兩活塞齒條同步帶動輸出軸轉動，用來在閥桿上端施加一定的轉矩并傳遞給球體，使它順時針方向旋轉120°或135°，此時進口與右出料口相連通，流向改變。
氣動三通換向閥特別適用于氣力物料輸送管道和重力卸料換向，可根據用戶實際要求，配置保位閥、閥位傳送器和手輪機構及其他附件等，實現遠距離集中控制和微機全自動化操作，提高工作效率。

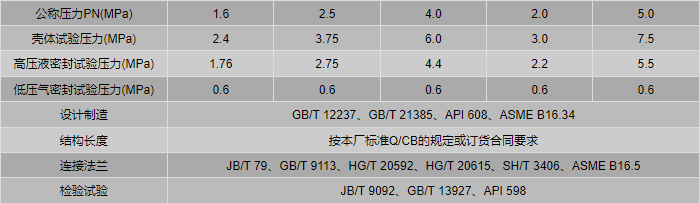

氣動三通換向閥零件材料：

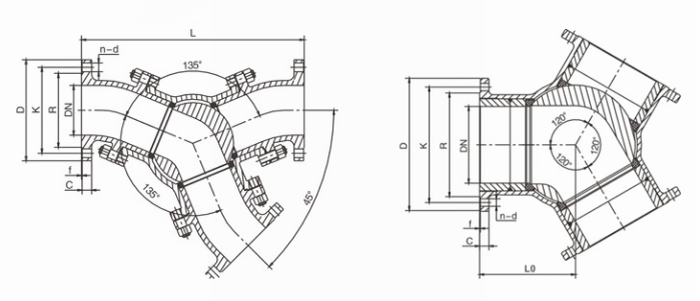

氣動三通換向閥外形結構圖：

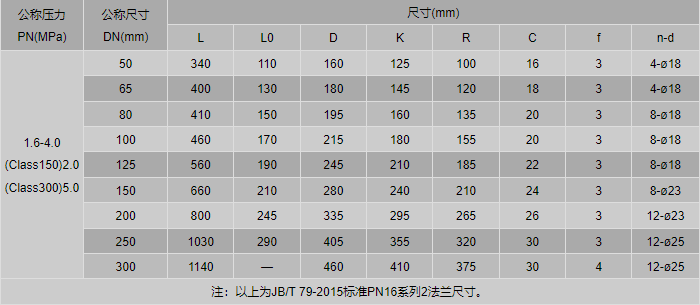

氣動三通換向閥外形尺寸表：
氣動三通換向閥訂貨參數:
氣動三通換向閥可根據工況需要，將兩出口端之間的夾角設計成30°、45°、60°、90°、120°及其他角度等，可配置AT、GT、AW雙作用氣動執行器。尊敬的客戶！如果您需要訂購我氣動三通換向閥產品，請說明公稱尺寸、壓力等級、閥體材質、內件材料、流道角度、使用溫度、法蘭標準及法蘭密封面形式等。
