當前位置：首頁 >> 電站閥門
>> 電站止回閥 >> 氣動抽氣止回閥 更新時間 2025-5-10 0:47:18
電站止回閥
| 氣動抽氣止回閥 |
 |
產品名稱： | 氣動抽氣止回閥 | |||||
| 型號： | H664H/Y | ||||||
| 口徑： | DN50-800 | ||||||
| 壓力： | PN1.6-16.0MPa | ||||||
| 材質： | 碳鋼、鍛鋼、不銹鋼、鉻鉬鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【氣動抽氣止回閥】 | |||||||
氣動抽氣止回閥詳細介紹
氣動抽氣止回閥產品概述：
氣動抽氣止回閥是一種用于電站或熱電廠抽氣系統，或其他系統的蒸汽和水等非腐蝕性介質管道上，以保護汽輪機的安全運行，是火力發電機組必不可少的關鍵閥門。其作為防止介質逆流的裝置，能快速和緊密的關閉，確保在給水加熱器出現水位超高時，氣動裝置部件接到液體逆流信號后，將汽輪機迅速隔開，安全有效地保護了汽輪機或抽氣系統的正常運行。該閥關閉件閥瓣經搖桿活動連接，閥瓣繞搖桿旋轉，可以使閥瓣準確定位在閥體密封面上，保證密封面的吻合，簡化了搖桿軸的密封結構，使閥門密封性能穩定和可靠，閥體密封面堆焊不銹鋼或司太立硬質合金，有良好的耐磨性。本產品具有密封可靠，啟閉迅速，運動平穩的性能。
氣動抽氣止回閥工作原理：
氣動抽氣止回閥技術規范：氣動抽氣止回閥的氣動控制方法，首先，將起關閉件作用的閥瓣經搖桿活動連接，閥瓣繞搖桿旋轉，此時使所述的閥瓣準確定位在閥體密封面上，再在閥體密封面堆焊不銹鋼或硬質合金使密封面完全吻合；其次，將閥體密封面傾斜，以減少止回閥關閉時間，保證閥體快速關閉；之后，通過止回閥安裝在加長桿的重錘以及撥叉作用，使閥瓣和搖桿的重力矩平衡，當介質正向流動時，自動打開止回閥并能夠保證閥平穩運行，減少振動，此時安裝的氣缸，在介質正向流動的作用下下腔進氣，與重錘共同作用于閥瓣使其平衡的處在全開位置，若介質反向流動，氣缸的活塞下腔將迅速泄壓，而閥瓣在反向介質作用下快速動作，使止回閥瞬間關閉。

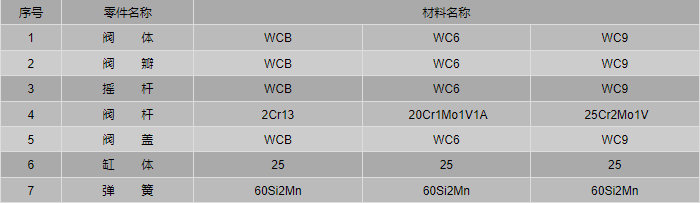

氣動抽氣止回閥零件材料：

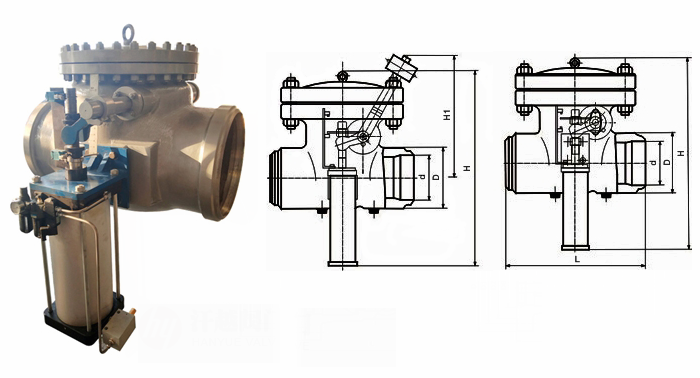

氣動抽氣止回閥外形結構圖：

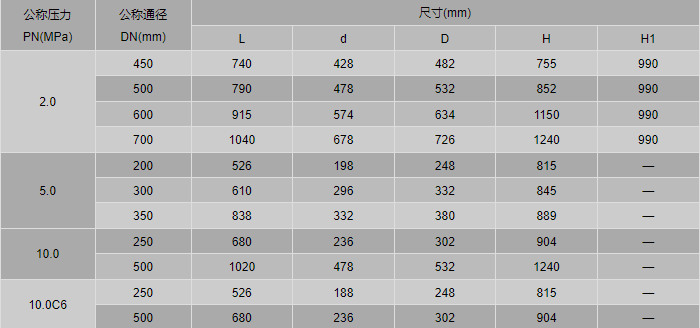

氣動抽氣止回閥外形尺寸表：
氣動抽氣止回閥訂貨參數：
尊敬的客戶！如果您需要訂購我公司電站閥系列產品，咨詢時請說明公稱通徑、公稱壓力、材質、連接端執行標準、使用介質及介質溫度等，我公司可按客戶需求承接定制，本產品有鑄造和鍛造兩種，鍛鋼閥體一般選用：A105、F22、F91等材料。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【氣動抽氣止回閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
